Для того, чтобы эксплуатация секционных ворот не доставляла проблем, необходимо правильно подготовить проем для их установки. С этой целью проем замеряют, выявляют его недостатки и намечают способы их устранения. Поговорим о том, как правильно измерить проем.

Основные параметры проема

От точности замера зависит очень многое. Необходимо определить до миллиметра отклонения основных параметров проема от геометрически правильного прямоугольника, чтобы подготовить его к монтажу выбранной конструкции ворот.

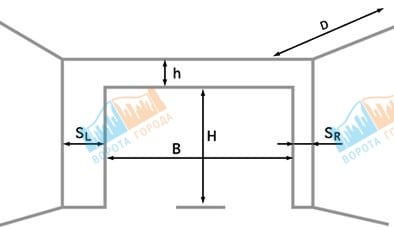

Проем для гаражных ворот характеризуется следующими параметрами:

  • H – высота проема в свету;
  • B – ширина в свету;
  • SR – расстояние до правой стены помещения от края проема, называемое правым заплечиком;
  • SL – расстояние до левой стены от края проема, или левый заплечик;
  • D – глубина помещения, т.е. расстояние от притолоки до задней стены;
  • h – расстояние от верха проема до потолка, или притолока.
Рекомендации по замеру проема

Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.

Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных гаражных ворот изнутри проема.

Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.

Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае, полученные параметры проема необходимо сравнить с расчетными.

Как нужно замерять высоту притолоки h

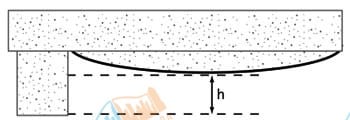

Выпуклый бетонный потолок.

Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.

Выпуклый бетонный потолок

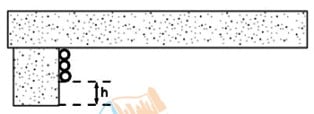

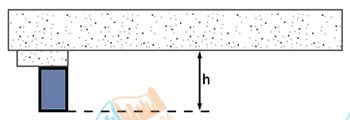

По притолоке проходят трубы.

Коммуникации в гаражных помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.

По притолоке проходят трубы

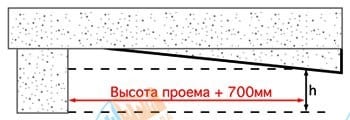

Уровень потолка снижается в глубину гаража

В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.

Уровень потолка снижается в глубину гаража

Слишком низкая (менее 110 мм) притолока

Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.

Слишком низкая (менее 110 мм) притолока

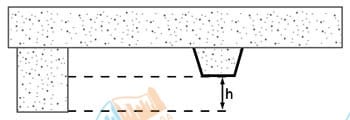

Присутствие второй перемычки

Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того, чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.

Присутствие второй перемычки

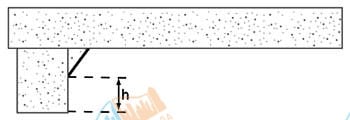

Невертикальная притолока

Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.

Невертикальная притолока

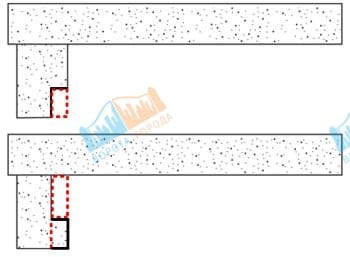

Неравномерная по высоте притолока

В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.

Неравномерная по высоте притолока

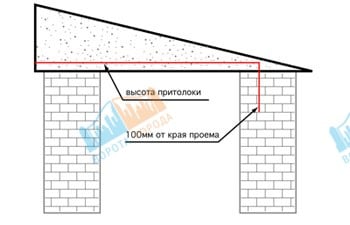

Неравномерная (скошенная) высота притолоки по ширине проема

Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.

Неравномерная (скошенная) высота притолоки

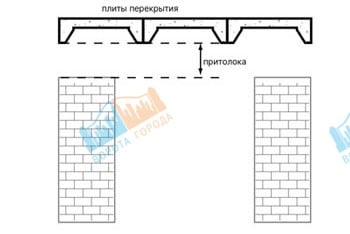

Потолок выполнен из плит перекрытий с ребрами жесткости

Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.

Потолок выполнен из плит перекрытий

По потолку проходят трубы вентиляции

Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.

По потолку проходят трубы вентиляции

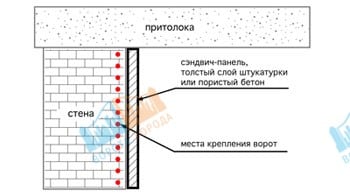

Определение мест крепления конструкции ворот к стенам

Крепление секционных гаражных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.

Определение мест крепления конструкции ворот к стенам

Что еще важно

Если проемы под установку ворот подготовлены Заказчиком самостоятельно, следует проверить, отвечают ли они техническим требованиям монтажа. При выявлении отклонений, они должны быть устранены силами Заказчика или монтажной бригады, по договоренности.

Итак, проемы под монтаж должны соответствовать следующим требованиям:

  • пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора;
  • проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту);
  • плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора;
  • рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).

Гаражные секционные ворота при условии грамотного замера и подготовки проема, а также качественного монтажа, будут эксплуатироваться в течение долгих лет.
