Мастер-класс «Откатные ворота своими руками»

Изготовить откатные ворота своими руками сравнительно несложно. Все, что для этого нужно – соответствующие инструменты и умение разбираться в чертежах и схемах. При определенном усердии, готовый результат будет выглядеть и действовать не хуже конструкции, изготовленной в заводских условиях. Такие ворота с успехом можно изготовить и установить на даче, в загородном доме, на автостоянке и пр.

Как вы уже поняли, речь идет о воротах консольного типа, полотнище которых движется по роликовым опорам. Существует еще один вариант конструкции – рельсовая, которая считается на сегодняшний день морально устаревшей, и мы ее рассматривать не будем. А тем, кого интересует консольная (откатная) конструкция, предлагаем подробную инструкцию по ее монтажу, включающую комплекс работ по подготовке проема ворот, устройству фундамента и последовательность установки.

«Откатные ворота своими руками» – видео


Устройство откатных ворот

Основные элементы конструкции
  • Направляющая – составляет единое целое со створкой ворот и принимает всю нагрузку от их веса;
  • Роликовая опора (тележка) – 2шт, на них устанавливаются ворота в консольной части;
  • Ролик концевой съемный – служит опорой краю ворот в закрытом состоянии;
  • Ловитель нижний – воспринимает нагрузку от опорного ролика при закрытых воротах;
  • Ловитель верхний – снижает парусность ворот при закрытом состоянии;
  • Кронштейн (верхний фиксатор с роликами) – придерживает створку от боковых качений;
  • Подставка – на нее монтируются опоры, обеспечивающие перемещение створки ворот.
Основные элементы конструкции

Процесс изготовления и монтажа откатных ворот своими руками предусматривает устройство фундамента. К нижнему краю створки приваривается направляющая балка, нагрузку от которой воспринимают на себя две роликовые опоры, установленные на фундамент. Именно благодаря им створка ворот перемещается в нужном направлении.

Ролики опор располагаются внутри несущей консоли. Ворота такой конструкции могут быть автоматическими (действовать от электрического привода), либо открываться вручную. Пользоваться ими очень удобно в любое время года.

Чертежи ворот

Чертеж откатных ворот

У разных производителей можно обнаружить множество отличных друг от друга моделей сдвижных ворот. Чертежи их найти, при желании, не сложно, в том числе, и в сети Интернет. Мы же предлагаем вам оптимальный, на наш взгляд, вариант с технической и финансовой точек зрения.

Створка ворот изготавливается из металлической трубы. Для рамы потребуется профильная труба 60х40х2 мм; для обрешетки – 20х20х1,5 мм. Предлагаем воспользоваться чертежом, с помощью которого можно изготовить раму для откатных ворот с шириной проема 4 м.

После того, как рама будет готова, к ней следует приварить направляющую балку, которую можно приобрести в готовом виде в нашей компании, реализующей комплектующие для ворот раздвижных своими руками. После этого раму грунтуют и окрашивают в нужный цвет краской по металлу.

А - ширина проема; B - длина направляющей (ширина проема + 40%); Труба - 60x40 мм. (основная рама); Труба - 20x20 мм. (обрешетка);

 Выбор комплектующих

Критериями выбора в данном случае являются ширина проема, высота створки ворот, их общий вес. Главным элементом ворот, от которого зависит их надежность и работоспособность, является направляющая.

Залогом эффективности при устройстве откатных ворот своими руками является правильный подбор комплектующих, которые присутствуют в нашем каталоге в виде готовых наборов:

Подбор комплектующих следует вести с учетом следующих требований: Общая длина створки ворот рассчитывается по формуле «ширина проема + 40%». Комплектующие подбираются по длине направляющей балки и допустимой нагрузке.

Установка откатных ворот

Имея определенное представление о конструкции ворот и особенностях их установки, можно осуществить самостоятельный монтаж. Движение полотна происходит с внутренней стороны участка, вдоль ограды (забора). Поэтому в первую очередь нужно позаботиться о месте, куда будет откатываться створка, чтобы на ее пути не возникало помех.

Предлагаем вам рассмотреть вариант с откатом полотна в правую сторону. Расстояние, необходимое для отката створки ворот, равно ширине проема плюс размер консольной части, которая, в свою очередь, составляет около половины ширины проема. При соблюдении этого требования, процесс открывания и закрывания ворот не будет вызывать проблем. Консольная часть сама по себе не закрывает проем, но исполняет роль противовеса.

Последовательность работ

  • Устройство фундамента: разработка ямы, выемка грунта, установка закладного элемента, бетонирование;
  • Устройство кабельной разводки (в случае, если планируется установка автоматических ворот);
  • Монтаж ворот и ответного столба;
  • Монтаж автоматики, испытание ворот.

Устройство бетонного фундамента

1-й этап

Для того, чтобы выполнить разметку ямы под фундамент, нужно в стороне отката ворот, вдоль ограды участка, начиная от края проема ворот, отложить расстояние, равное ½ ширины проезда. Это будет место для нашего бетонного основания (длина). От ограды отступить приблизительно полметра в сторону участка – это будет его ширина. Таким образом, у нас получится периметр будущего фундамента.

В ряде случаев, в качестве опорных столбов для откатных ворот можно использовать столбы забора. Если это невозможно, необходимо предусмотреть ответный столб. Яму под него располагают с противоположной стороны проема, строго напротив ямы под фундамент. Делается это с учетом того, чтобы ответный столб примыкал к забору изнутри и не уменьшал ширину проема.

Если планируется изготовить автоматические откатные ворота своими руками, необходимо предусмотреть условия для прокладки электрического кабеля под проездом. Понадобится пластиковая или металлическая труба с диаметром как минимум 25 мм.


2-й этап

Выемка грунта обычно осуществляется на глубину не менее 2 м, т.е. превышающую глубину промерзания. Что касается Московской области, где глубина промерзания меньше, достаточно вынуть грунт из ямы под фундамент на глубине 1,7-1,8 м.

3-й этап

Для того, чтобы изготовить закладной элемент, понадобится отрезок швеллера 16, по длине ямы под бетонный фундамент. Арматурная решетка и связи могут быть изготовлены из арматуры d 12. Последовательность действий такова: вначале к швеллеру привариваются отрезки арматуры, затем поперечные связи (см. изображение).

Закладной элемент

4-й этап

Готовый закладной элемент помещают в яму арматурой вниз, таким образом, чтобы обеспечить плотное прилегание боковой поверхности швеллера к столбу забора. Следует убедиться с помощью уровня, что тело швеллера зафиксировано в строго горизонтальном положении, параллельно линии открывания ворот.

Важный момент

Высота расположения верха закладного элемента по отношению к плоскости дорожного покрытия. Если они располагаются на одном уровне, то минимальный зазор между дорогой и нижней кромкой ворот будет около 100 мм. С помощью регулировочных площадок можно будет немного увеличить этот промежуток. Но уменьшить его не представляется возможным, без того чтобы не нарушить технологичность крепления.

Яма для бетонного основания

Если стандартный размер зазора 100 мм по каким-либо причинам не устраивает, нужна более глубокая установка закладного элемента.

Когда планируется установить глухие откатные ворота с шириной проема более 4,5 м, понадобится два опорных столба, для того, чтобы обеспечить стабильную работу створки и ее способность противостоять парусности во время открывания и закрывания. Также, в отдельных случаях столбы существующей ограды невозможно использовать в качестве опорных для раздвижных ворот.

В подобных случаях потребуется подготовить опорные столбы в количестве одного или двух, размер которых рассчитывается как высота от фундамента до верхней точки ворот плюс 50 мм. Готовые конструкции устанавливаются в яму и связываются в нижней своей части с закладным элементом (см. рисунок).

Схема откатных ворот

5-й этап

Бетонирование для раздвижных ворот своими руками выполняется после окончательной установки закладного элемента. Яма заливается бетонным раствором таким образом, чтобы уровень бетона был выше поверхности закладного элемента. Время застывания – не менее шести суток.


Монтаж ворот

1-й этап

Разметка линии движения створки выполняется следующим образом. По линии проема ворот, не доходя до ответного столба на 2-3 см, натягивается шнурок. Это будет траектория движения створки. Шнур нужно натягивать на высоте 15-20 см.

Разметка линии движения створки

2-й этап

На рисунке видно, каким образом нужно выполнить фиксацию регулировочных площадок на платформе тележек.

Фиксация регулировочных площадок

3-й этап

Теперь необходимо определить крайние положения первой и второй роликовых опор. Отступить 150 мм от края проема вдоль плоскости закладного элемента и провести линию крайнего положения первой тележки. Касательную второй тележки очертить так: измерить длину ворот вместе с консольной частью и отложить эту длину, за минусом 100 мм, от края ответного столба по плоскости закладного элемента. Получаем крайнее положение второй тележки.

4-й этап

Сборка ворот осуществляется следующим образом. Вставить поочередно роликовые опоры в несущий профиль, разместив их в центре. Привести ворота в вертикальное положение, раздвинуть обе опоры к их касательным, установить ворота вплотную к шнуру.

Сборка ворот

5-й этап

Собственно, монтируем ворота откатные своими руками. Регулировочные площадки второй тележки нужно приварить, после чего полностью выкатить створку в проем и окончательно отрегулировать ее положение. После этого прихватить сваркой регулировочные площадки второй тележки.

  • Снять полотно с роликовых тележек;
  • Снять сами тележки с регулировочных площадок;
  • Приварить площадки к закладному элементу;
  • Укрепить к ним роликовые тележки;
  • Задвинуть полотно сдвижных ворот на роликовые тележки;
  • Закрыть ворота;
  • С помощью гаечного ключа провести окончательную регулировку положения ворот.

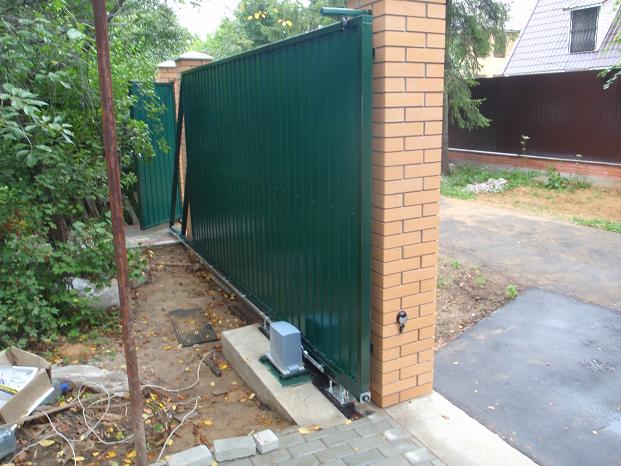

Монтаж ворот

6-й этап

Для того, чтобы роликовые тележки установились правильно внутри несущего профиля, нужно выполнить следующие действия. Ослабить верхние гайки креплений тележек к площадкам и несколько раз прокатить ворота туда-сюда, от одного крайнего положения до другого. Убедившись в свободном ходе створки, следует затянуть гайки и удостовериться в том, что качество движения ворот осталось на должном уровне.

Если обнаружится, что полотно движется с затруднениями, необходимо слегка ослабить крепеж и поправить перекосы роликовых тележек, в особенности, в плоскости, перпендикулярной движению полотна.


7-й этап

На данном этапе нужно выполнить установку концевого ролика. Вставляем его внутрь несущего профиля и затягиваем крепежные болты. Привариваем крышку концевого ролика к профилю – для того, чтобы ролик надежно исполнял роль концевого упора при ручном движении полотна ворот. Точка сварки в этом случае будет более надежным креплением, нежели болтовое соединение.

Заглушка несущего профиля устанавливается с внутренней стороны ворот и приваривается по месту. Данный элемент нужен для того, чтобы предотвратить попадание снега внутрь несущего профиля в зимний период. В противном случае, снег будет укатываться роликами тележки, и это может привести к заклиниванию ворот. При установке откатных ворот своими руками следует обязательно предусмотреть этот момент.

Установка концевого ролика

8-й этап

Теперь необходимо установить верхний фиксатор с роликами. Для этого следует ослабить крепеж роликов и установить кронштейн над полотном ворот таким образом, чтобы его сторона с отверстиями была направлена к опорному столбу, а ролики захватывали верх полотна ворот.

Прижать кронштейн к столбу и закрепить его. Привести ворота в вертикальное положение, выверив его с помощью уровня, и зафиксировать роликами верхнего фиксатора.

Установка верхнего фиксатора

9-й этап

Если планируется обшить полотно откатных ворот, для этих целей можно использовать, например, профилированный лист, предварительно заказав его нарезку по нужным размерам. Монтаж профлиста следует вести от передней кромки полотна ворот. Крепление его на обрешетку ворот можно выполнять двумя способами: с помощью саморезов или путем клепки, однако, второй способ более надежен.

Второй лист монтируется внахлест с первым (накладывается на одну волну и закрепляется). Таким образом необходимо смонтировать нужное количество профилированных листов до полной обшивки полотна ворот. Последний лист, вероятнее всего, придется дополнительно подрезать для того, чтобы он уложился в периметр.


10-й этап

После того, как обшивка ворот выполнена, можно приступать к установке уловителей – верхнего и нижнего. Поскольку роль нижнего уловителя состоит в том, чтобы уменьшать нагрузку на роликовые тележки при закрытом состоянии ворот, монтируют его при полностью нагруженных воротах. При полностью закрытых воротах нужно подвести нижний уловитель под концевой ролик, с тем, чтобы опорная плоскость уловителя оказалась выше уровня концевого ролика.

Установка верхнего уловителя осуществляется таким образом, чтобы при закрытых воротах его верхние скобы касались защитных уголков передней кромки полотна ворот.

Установка ловителей

11-й этап

На ворота откатные своими руками можно установить автоматику. В этом случае перемещение створки будет осуществляться с помощью электрического привода. С этой целью к полотну ворот крепится зубчатая рейка – универсальная деталь, совместимая с электроприводами для ворот всех производителей. Такая рейка обычно входит в комплект крепежных элементов.

К комплекту автоматики для ворот как правило прилагается инструкция по ее монтажу, которой следует придерживаться.

Инструменты и оборудование

Для изготовления и установки откатных ворот Вам потребуется:

  • Сварочный аппарат, лучше инверторный. Он не портит металл и обеспечивает оптимальное качество сварочного шва.
  • Болгарка с дисками различных видов. С ее помощью можно будет нарезать металлические заготовки для ворот.
  • Воздушный компрессор, который обеспечит равномерную покраску ворот. При его отсутствии, окрасить ворота можно и обычным валиком.
  • Пассатижи, молоток, дрель, рулетка, уровень, клепатель.
